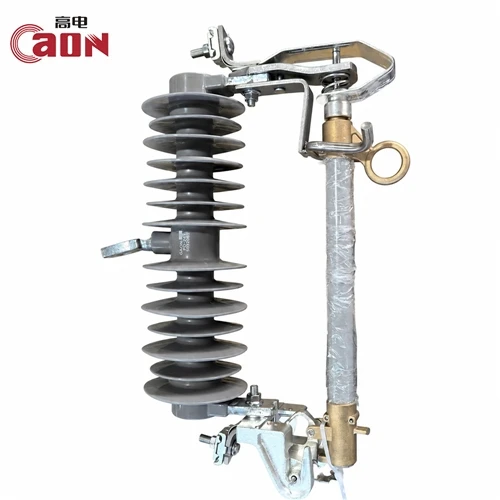

Как да изберете правилното прекъсване на предпазителя: 11kV срещу 15kV срещу 24kV

В -техниката за разпределение на високо напрежение, изборът на правилно прекъсване на предпазителя за отпадане (DOFC) е важен за поддържането на целостта на изолацията, осигуряването на надеждна защита от свръхток и защитата на разпределителните трансформатори. Изборът между 11 kV, 15 kV и 24 kV номинални прекъсвания изисква оценка на работните напрежения на системата, базовото импулсно ниво (BIL), капацитета на прекъсване и условията на околната среда.

Сравнение на ключови технически параметри

Сценарии за приложение и регионални грид стандарти

Изключване на предпазител 11kV(IEC стандартни среди)

Обикновено се специфицира в 11kV разпределителни мрежи в Азия, Африка, Европа и Близкия изток, следвайки IEC или британските стандарти (BS). Той основно защитава монтирани на стълб-разпределителни трансформатори (обикновено 11kV/0,4kV) и захранващи разклонителни линии. Във вътрешни среди с ниско{6}}замърсяване дизайнът от 11kV осигурява компактна,-рентабилна инсталация.

Изключване на предпазител 15kV(Стандартни среди ANSI C37)

Проектиран специално за дистрибуторски архитектури в Северна и Южна Америка. Общите номинални напрежения на системата включват 12,47 kV, 13,2 kV и 13,8 kV много-заземени неутрални системи. 15kV изрези включват монтажен хардуер, скоби NEMA и размери на -гасителната тръба за дъга, пригодени за ANSI-съвместимо оборудване.

Изключване на предпазителя 24 kV (високо-напрежение и тежки среди)

Стандарт за разпределителни мрежи от 20 kV до 24 kV в Европа, Южна Америка и Близкия изток. Най-важното е, че енергийните инженери също така определят прекъсвания на 24 kV на 15 kV линии, разположени в силно замърсени крайбрежни зони, региони с висока-надморска височина или райони с чести удари на мълнии. Удълженият път на пълзене и повишеният BIL предотвратяват пламъци, причинени от солен спрей или натрупване на промишлен прах.

Методология за избор в 4 стъпки

1. Номинално напрежение и BIL подравняване

Максималното проектно напрежение на прекъсвача трябва да е равно на или да надвишава максималното работно напрежение линия-към-линия на системата. Уверете се, че базовото импулсно ниво (BIL) е в съответствие със схемата за координиране на изолацията на съседно оборудване, като ограничители на пренапрежения и трансформаторни втулки.

2. Изчисляване на капацитета на прекъсване на късо съединение

Изчислете максималните очаквани симетрични и асиметрични токове на повреда в полюса на трансформатора или разклонението. Изберете степен на прекъсване (напр. 8kA, 10kA, 12,5kA или 16kA) с достатъчна граница на безопасност. За градски подстанции с-висок{9}}ток на повреда, двойни{10}}вентилационни дъго-гасителни тръби или помощни приспособления за дъго-улей помагат за безопасното вентилиране на разширяващия се газ.

3. Избор на материал за тялото на изолатора

Порцеланови изолатори: Предлагат висока механична здравина и доказана дълготрайност при умерен-замърсяващ вътрешен климат.

Композитни изолатори от силиконов каучук: Препоръчва се за високо-сеизмични зони, крайбрежни райони или силно промишлени замърсяващи зони поради превъзходна хидрофобност, по-леко тегло и не-разрушителни характеристики на безопасност.

4. Координация на непрекъснатия ток и предпазителя

Изберете 100A или 200A изрезно тяло въз основа на изискванията за непрекъснат ток на натоварване. Сдвоете изреза с правилно оцененТип К(бързо{0}}действащи) или тип T (бавно-действащи) предпазители, за да осигурят подходящо време-координиране на тока с прекъсвачи нагоре по веригата и оборудване надолу по веригата.

Правилният избор на изключване на предпазителя изисква балансиране на механичната якост, способността за прекъсване и устойчивостта на околната среда. Чрез систематично оценяване на напрежението на системата, нивата на повреда, сериозността на замърсяването и съответствието със стандартите (IEC срещу ANSI), разпределителните инженери могат да минимизират некоординираните прекъсвания, да намалят разходите за поддръжка и да осигурят дългосрочна-стабилност на мрежата.
